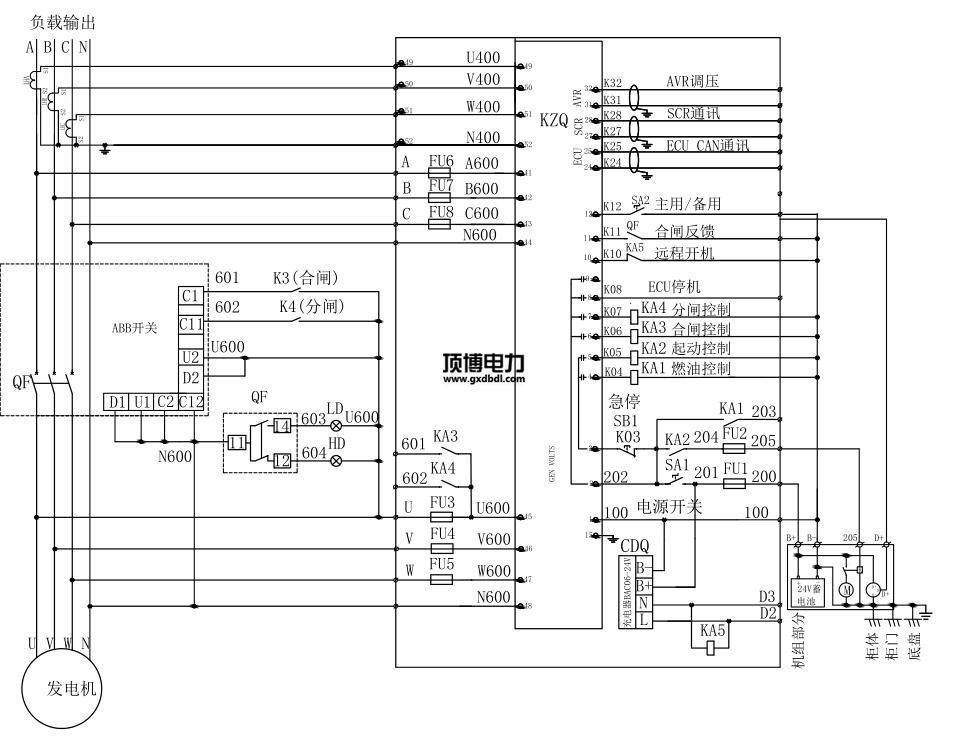

580KW重油带发伺服电动机并机柜配电线路电图的原理：由快充器AC220V/DC24V，提供了带发伺服电动机操纵器运用伤害电源开关DC24V。带发伺服电动机加载时后由KA5交换220V里面继电伤害是一个加载时走势。重油带发伺服电动机操纵器确认走势双回路把带发伺服电动机的电流量、的电压，頻率，轉速等带发伺服电动机的各式各样参数值走势反馈建议到操纵器，由操纵器收到控制台命令。   当柴油密度并网发同步电机组机组马达重新加载时后，把电送进电源电源按钮柜顶端的主母排。把控器能够操作程序管控可达到一些 环境重新加载时燃料把控，加载把控，能够DC24V继电商的输送信息。并网发同步电机组机组马达把控器能够交流直流电压数据监测数据漏电电源按钮，数据监测数据到需求隔离电源按钮重新加载时交流直流电压，把控器能够KA3继电商的输送重分闸信息，合上主电源电源按钮断路，隔离电源按钮重分闸后重分闸指令灯亮。当把控操作程序必须分闸的同时，能够KA3分闸继电商的输送分闸信息，主电源电源按钮隔离电源按钮分闸，隔离电源按钮分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主面板开关柜
顺序号	名字大全	类型产品规格	机关单位	用户	加工厂
1	万用式结构漏电断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	来发电动汽轮汽车发电机调节器	HGM9510	只	2	众智
3	直流电电源线接口	BAC06A	只	2	众智
4	大型中间的继电商	HH52P    DC24V	只	8	正泰
5	长安小型正中间电磁阀产品	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	预警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地极铜排	TMY-60*6	米	2	国优
13	耐压子	弧形，红白色，M10	只	12	海坦
14	辅料		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.szbaohai.com
